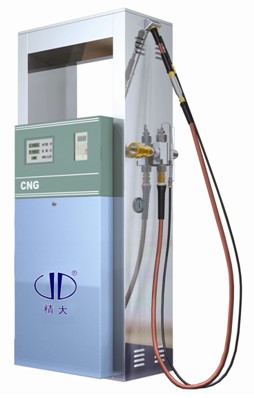

NJQZ型壓縮天然氣加氣柱

■      概述

壓縮天然氣(CNG)加氣柱用于天然氣母站給拖車加氣并計量顯示；加氣柱亦可做成雙槍結構或根據客戶要求定制。

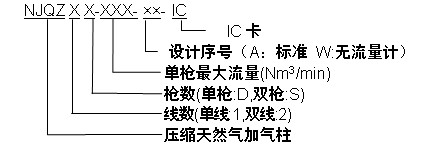

■      產品標示

  ■      主要技術參數

1、單槍最大流量：80 Nm3/min 、150 Nm3/min

2、計量精度等級：0.5級

3、設計壓力：27.5Mpa

4、 額定壓力：20MPa

5、環境溫度：-35℃～50℃

6、相對濕度：15～95%

7、電源:220V±15%AC， 50±1Hz

8、計量單位：元/Nm3（標準立方米）

9、讀數最小分度值：0.01

10、單次計數范圍：0～9999.99

11、累計計數：0～99999999.99

12、單價設置范圍：0～99.99元

13、加氣軟管直徑：1″

14、加氣槍嘴：快速接頭

15、防爆標志:Exdmeib II AT4

主要功能

1）加氣過程自動控制，在充氣過程中能雙面自動顯示加氣量、加氣金額及單價（顯示帶夜光）

2）加氣機加氣計價顯示：“加氣量”、“單價一元/m3”、“金額一元”，并帶有壓力表顯示壓力

3）具有斷電數據保護，顯示當前一次加氣數據

4）大容量存儲，能查詢不低于12000次的加氣數據

5）監控系統：監測充氣過程的溫度、壓力和流量，控制充氣速度，當壓力、流量超標時自動關閥保護

6）加氣柱控制系統：對取氣管道做智能選擇，以保證以較低能耗實現快速加氣

7）內置進口時鐘系統，斷電后依然計時準確可靠

8）壓力保護功能：當加氣壓力超過國家規定壓力值，自動停止加氣

9）可以隨時查詢總累計量

10）具有定氣量，定金額的預置加氣功能

11）可調整加氣壓力值和流速值及氣體密度

12）配置入口球閥

13）可查檢每筆加氣數據，及加氣時間

可查詢當班加氣累計氣量、金額、總累計氣量、總累計金額

14）具有自動檢測故障功能，能自動顯示故障代碼

15）在充氣過程中能直接顯示壓力，且加氣壓力可調整，保證快速加氣

16）具有卸壓及排污功能；具有在線清洗過濾器功能，而不拆卸過濾器

17）具有手動緊急切斷閥

18）無流量信號，自動關機，保障業主利益

19）具有RS485通訊，可與加氣站電腦管理系統通信

20）具有小票打印功能

21）具有IC卡加氣機的所有功能，加氣機取得國家級防爆認證

22）IC卡機聯動加氣機時，采用高級算法生成管理IC卡密鑰

確保IC 卡用戶的數據安全

23）質量流量計：使用進口質量流量計并帶有溫度傳感器進行補償

24）可選配金屬鍵盤

25）所有參數采用了密碼訪問方式，輸入正確的密碼后才能修改相關設備信息

26）高寒地區可對電子設備加裝保溫裝置

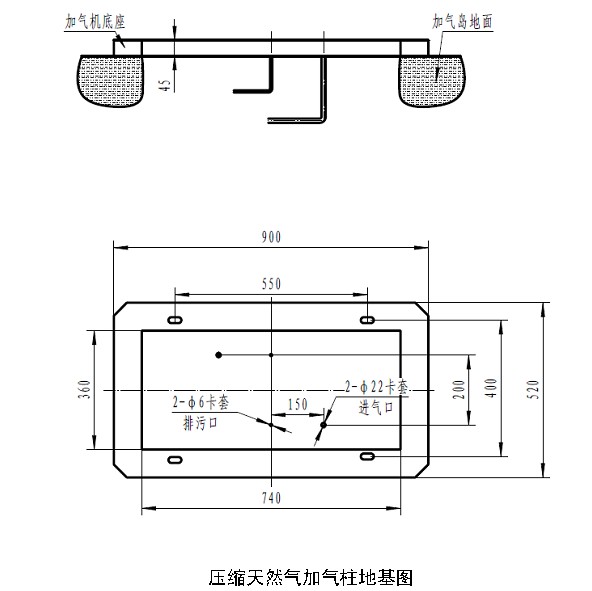

安裝基礎圖

■ 其它：

整機尺寸：長×寬×高＝900×520×1850（2080）  mm

整機重量：雙槍加氣柱約258Kg
