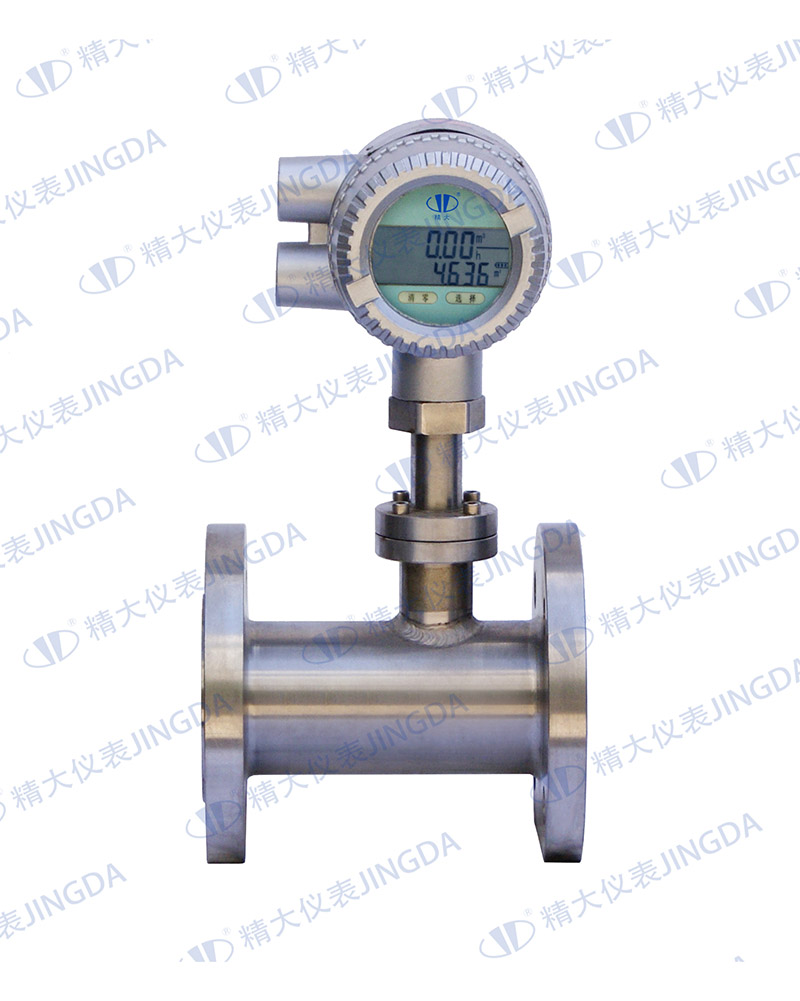

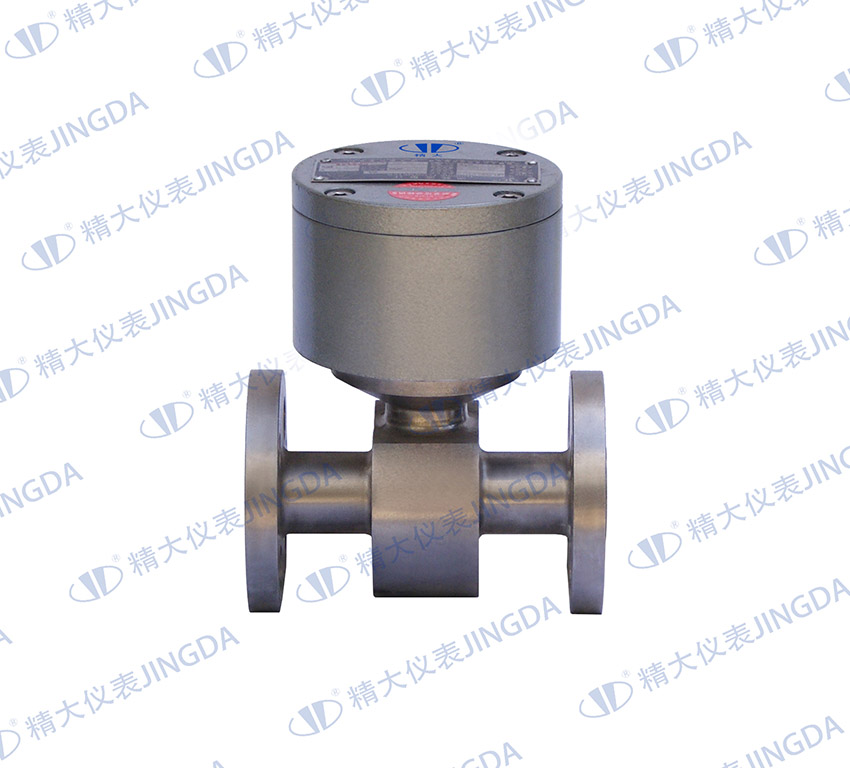

▮概述

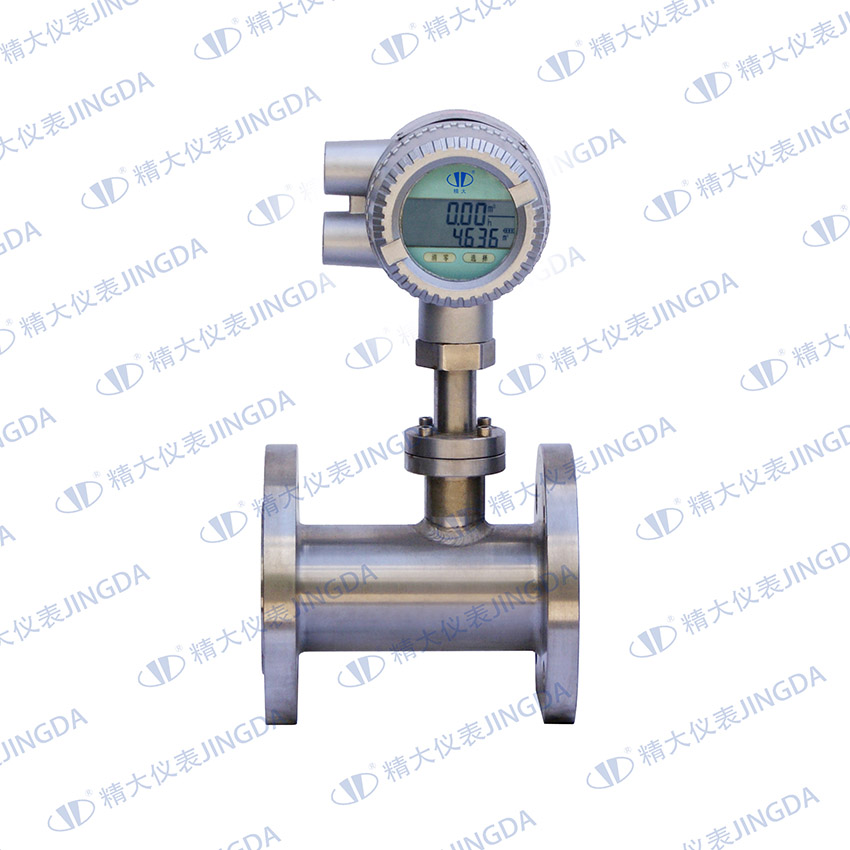

　　LWGY型液體渦輪流量計是一種速度式流量測量儀表。用于測量充滿于封閉管道中連續流過、較低粘度的清潔液體體積流量。流量計可輸出對應通過流量計的體積瞬時流量、累計流量的電信號，供自動化系統使用。

▮原理與結構

　　流量計的主要由殼體、前導向架、軸、葉輪、后導向架和帶磁電轉換器的放大器、轉換器等組成。當流體通過流量計時，流體沖擊葉輪葉片，使葉輪旋轉，葉輪周期性的旋轉改變了磁電轉換器的磁通量，經磁電轉換輸出脈沖信號，脈沖信號的數量與頻率與流過流量計的流量多少和大小成正比。

▮技術參數

 基本參數

測量介質：清潔液體，粘度≤5mP·S

準確度等級：0.2級、0.5級、1級

傳感器材質：304不銹鋼、316不銹鋼、304+20#碳鋼、鋁合金；葉輪：2Cr13、雙相鋼；

軸承：采用了耐磨材料，堅固耐磨，獨特的設計保證軸承不會被砂石擠傷。

使用條件：介質溫度：-20℃～130℃；環境溫度：-20℃～+70℃；相對濕度：5%～90%

信號輸出功能：脈沖信號、4～20ma電流信號、HART、RS485通訊，適用于與PLC、DCS

等系統配合使用。

流量轉換器顯示：瞬時流量、累計流量。

工作電源：外供電：+24VDC±15% (用于脈沖、4～20ma輸出、RS485通訊)

          內供電：3.0V10Ah鋰電池

防護等級：IP66

防爆等級：ExdIICT6

信號線接口：基本型：豪斯曼接頭； 防爆型：內螺紋M20×1.5

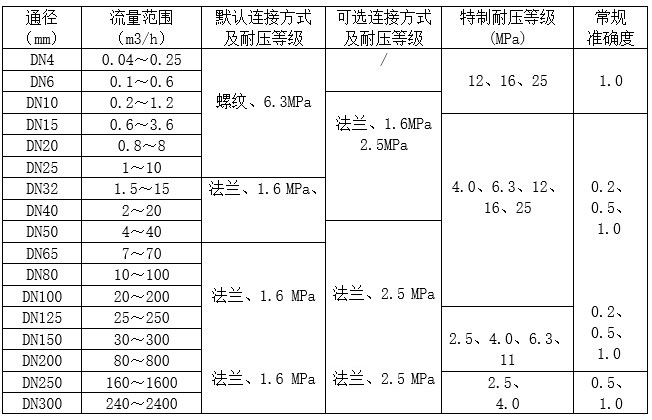

 流量范圍及工作壓力           表一

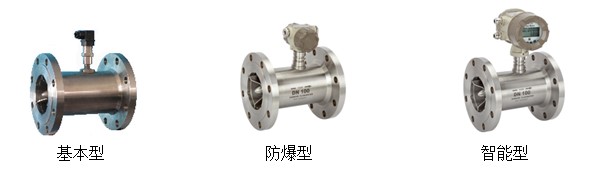

▮傳感器安裝方式

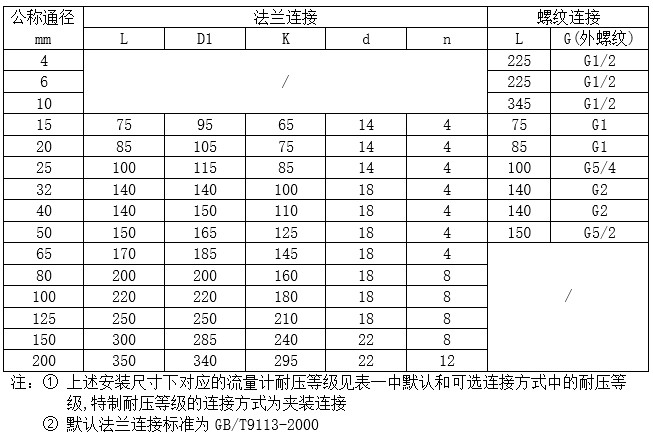

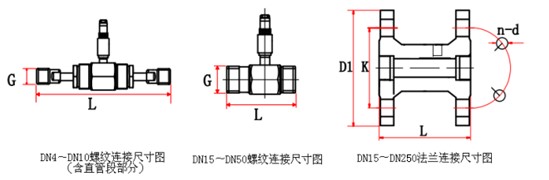

▮安裝尺寸                  表二

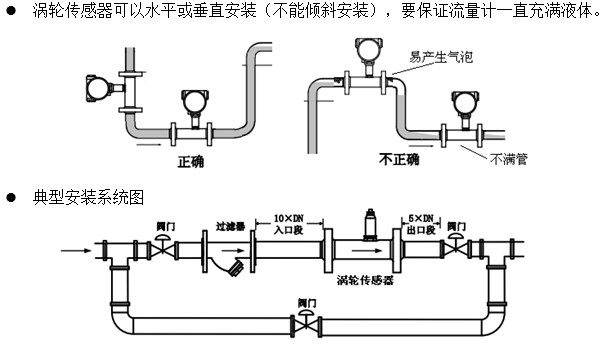

▮渦輪流量計安裝要求

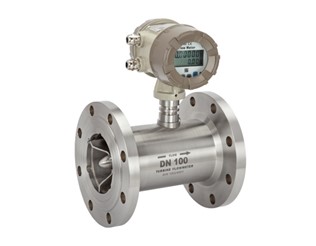

▮轉換器外形

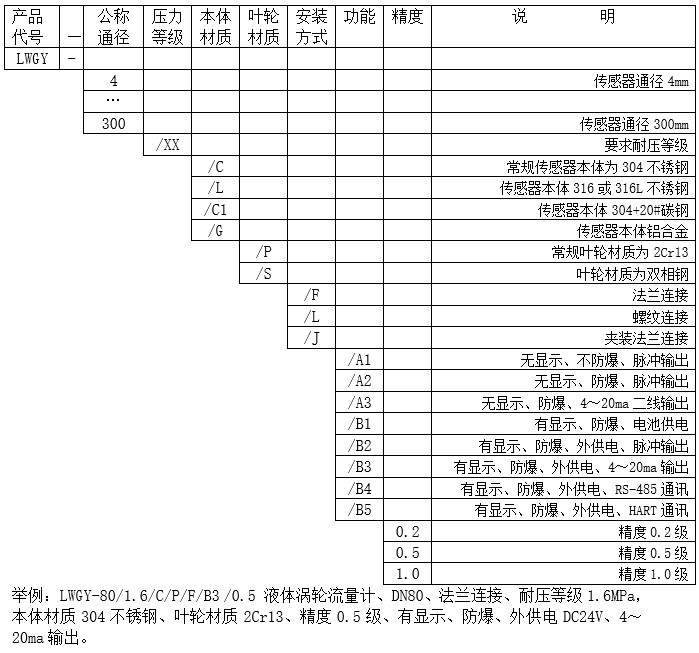

▮產品選型標識
