當前位置：首頁 -> 產品展示 -> 液體流量計附件

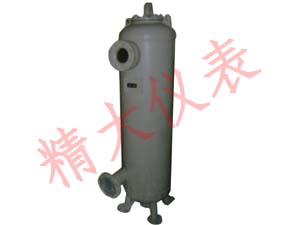

離心式空氣分離器(消氣器)
■產品概述
在被測介質的粘度小于20mPa.s(20℃)的測量系統中，當含有少量氣體(一般氣體含量低于5％)時應安裝氣體分離器，以防止被測液體中含有氣體而使流量計產生測量誤差。zGA型氣體分離器采用德國先進技術，結構精巧，氣液分離率高，是一種理想的消氣設備。
■結構及工作原理
ZGA離心式空氣分離器由殼體、排氣閥等組成。當液體進入氣體分離器時，經過回旋運動，使液氣分散，液氣上升至殼體頂部，并形成氣相空間。隨著氣相空間的不斷擴大，液體界面不斷下降，浮球在自重的作用下隨之下降使閥門打開，氣體排出，分離器內氣壓下降，液氣界面逐漸上升，浮球逐漸上升關閉閥。如此反復，達到排氣的目的。
■主要技術性能
| 型號 | 公稱通徑 | 公稱壓力（MPa） | 容器容量L | 有效容量L | 最大流量（m³/h) | 介質溫度（℃） | 介質粘度（mPa.s） | 介質密度（kg/m³） |
| ZGA25 | 25 |
1.6 2.5 4.0 6.3 |
29 | 10 | 6 | -10~100 | 0.3-20 | ≥0.70 |
| ZGA50 | 50 | 54 | 25 | 18 | ||||
| ZGA80 | 80 | 180 | 95 | 72 | ||||
| ZGA100 | 100 | 300 | 180 | 120 |
■安裝尺寸
| 型號 | 排污管內徑 | A | B | C | D | E | F | G | H | J | K | L | M | 質量kg |
| ZGA25 | G1/2 | 75 | 200 | 460 | 216 | 50 | 700 | 985 | 1300 | 13 | 200 | 480 | 20 | 105 |
| ZGA50 | 90 | 220 | 645 | 267 | 50 | 915 | 1180 | 1500 | 13 | 220 | 540 | 20 | 190 | |
| ZGA80 | 32 | 150 | 350 | 1030 | 420 | 50 | 1330 | 1625 | 1900 | 20 | 360 | 750 | - | 210 |
| ZGA100 | 170 | 400 | 1250 | 500 | 70 | 1580 | 1885 | 2200 | 20 | 440 | 750 | - | 260 |
■產品標記方法
